Доброго времени суток!

Сегодня, хотелось бы затронуть тему питания электронных устройств.

Итак, прошивка готова, микроконтроллер куплен, схема собрана, остается лишь подключить питание, но где его взять? Предположим что микроконтроллер AVR и схема запитывается 5 вольтами.

Получить 5в нам помогут следующие схемы:

Линейный стабилизатор напряжения на микросхеме L7805

Данный способ самый простой и дешевый. Нам понадобятся:

  1. Микросхема L7805 или её аналоги.
  2. Крона 9v или любой другой источник питания (ЗУ телефона, планшета, ноутбука).
  3. 2 конденсатора (для l7805 это 0.1 и 0.33 микроФарад).
  4. Радиатор.

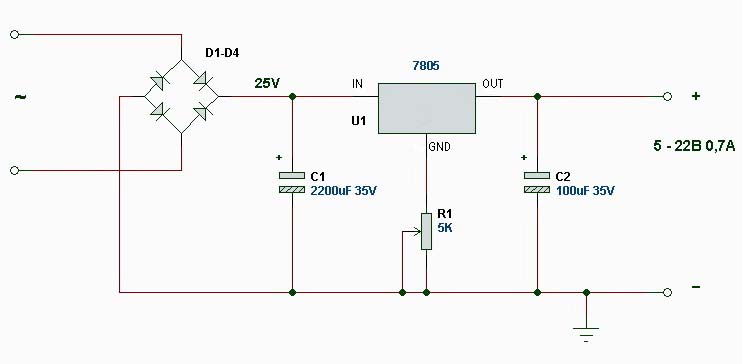

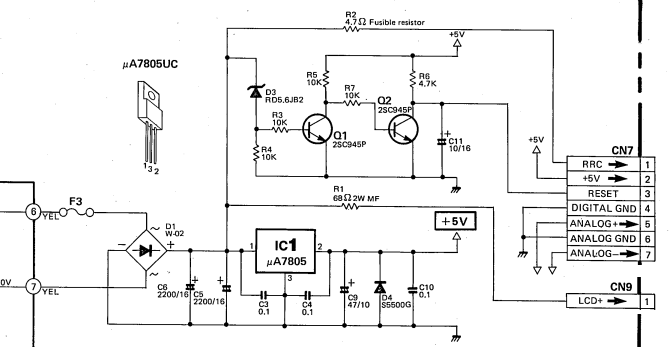

Соберем следующую схему:

Данный стабилизатор основывает свою работу на микросхеме l7805, которая обладает следующими характеристиками:

  • Максимальный ток: 1.5A

  • Входное напряжение: 7-36В

  • Выходное напряжение:5В

Конденсаторы служат для сглаживания пульсаций. Однако, падение напряжения происходит непосредственно на микросхеме. То есть если на вход мы подаем 9 вольт, то 4 вольта (Разница между входным напряжением и напряжением стабилизации) упадут на микросхеме l7805. Это приведет к выделению тепла на микросхеме, количество которого легко рассчитать по формуле:

(Входное напряжение – напряжения стабилизации) ток через нагрузку.

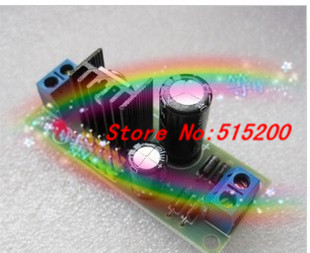

То есть если мы подаем 12 вольт на стабилизатор, которым мы питаем схему, которая потребляет 0.1 Ампера, на l7805 рассеется (12-5)0.1=0.7 вт тепла. Поэтому, микросхему необходимо закрепить на радиаторе:

Плюсы данного стабилизатора:

  1. Дешевизна (Без учета радиатора).
  2. Простота.
  3. Легко собирается навесным монтажом, т.е. отсутствует необходимость изготовления печатной платы.

Минусы:

  1. Необходимость размещения микросхемы на радиаторе.
  2. Отсутствует возможность регулировки стабилизируемого напряжения.

Данный стабилизатор отлично подойдет как источник напряжения для простых, нетребовательных к питанию схем.

Импульсный стабилизатор напряжения

Для сборки нам понадобится:

  1. Микросхема LM2576S-5.0 (Можно взять аналог, однако обвязка будет другой, уточните в документации конкретно вашей микросхемы).
  2. Диод 1N5822.
  3. 2 конденсатора(Для LM2576S-5.0, 100 и 1000 микроФарад).
  4. Дроссель (Катушки индуктивности) 100 микроГенри.

Схема подключения следующая:

Микросхема LM2576S-5.0 обладает следующими характеристиками:

  • Максимальный ток: 3A
  • Входное напряжение:7-37В
  • Выходное напряжение: 5В

Читайте также  AVR для начинающих. Урок 4. Тактирование микроконтроллера.

Стоит заметить что данный стабилизатор требует большего количества компонентов( А так же наличия печатной платы, для более аккуратного и удобного монтажа). Однако данный стабилизатор обладает огромным преимуществом перед линейным собратом — он не греется, да и максимальный ток в 2 раза выше.

Плюсы данного стабилизатора:

  1. Меньший нагрев (Отсутствует необходимость покупки радиатора).
  2. Больший максимальный ток.

Минусы:

  1. Дороже линейного стабилизатора.
  2. Сложность навесного монтажа.
  3. Отсутствует возможность изменения стабилизируемого напряжения (При применении микросхемы LM2576S-5.0).

Для питания простых любительских схем на микроконтроллерах AVR, представленных выше стабилизаторов достаточно. Однако в следующих статьях, мы попробуем собрать лабораторный блок питания, который позволит быстро и удобно настраивать параметры питания схем.

Спасибо за внимание!
